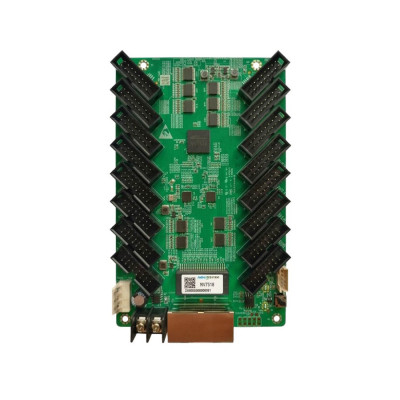

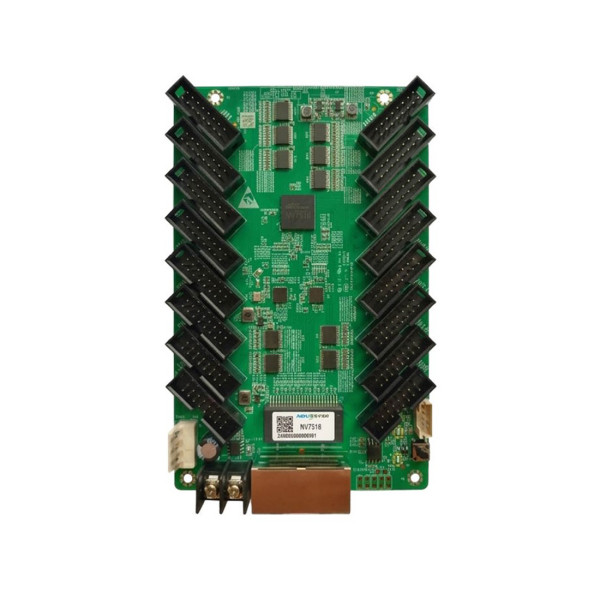

Приёмная карта Novastar NV7516

Приёмная карта Novastar NV7516 — это универсальное решение для управления светодиодными экранами, разработанное компанией NovaStar Tech Co., Ltd. Карта оснащена 16 стандартными разъемами HUB75E для обеспечения высокой стабильности передачи данных и поддерживает до 32 групп параллельных данных RGB.

Благодаря поддержке технологий Color Management, 18bit+, попиксельной калибровке яркости и цвета, а также возможности индивидуальной настройки Gamma для RGB и поворота изображения на 90°, карта значительно повышает качество визуализации и обеспечивает плавность отображения.

• Интерфейсы подключения — 16 разъемов HUB75E и поддержка до 32 групп RGB
• Улучшение цвета — поддержка стандартных (Rec.709 / DCI-P3 / Rec.2020) и пользовательских гамм
• Технология 18bit+ — увеличение градации серого в 4 раза для сохранения деталей при низкой яркости
• Попиксельная калибровка — устранение разницы в яркости и хроматичности диодов
• Устранение темных и ярких линий — быстрая коррекция стыков между модулями
• Индивидуальная настройка Gamma RGB — точный контроль баланса белого на низкой яркости
• Поворот изображения на 90° — поддержка углов 0°, 90°, 180° и 270°
• Низкая задержка — уменьшение задержки сигнала до 1 кадра (при наличии RAM в драйверах)
• Высокая надежность — петлевое резервирование (Loop Backup) и двойное резервирование прошивки
• Удобная диагностика — функции Mapping 1.1, Bit Error Detection и детекция обрывов кабеля

• При драйверах PWM IC: 512 × 512 @ 60Hz (8-bit) / 512 × 256 @ 60Hz (10-bit)
• При обычных драйверах (Common IC): 512 × 384 @ 60Hz (8-bit) / 512 × 192 @ 60Hz (10-bit)

• Разъемы подключения модулей: 16 × HUB75E
• Сетевые порты: 2 × Gigabit Ethernet (вход / выход / каскадирование)
• Дополнительные разъемы: 5-pin разъем для LCD-дисплея
• Органы управления: кнопка самотестирования (Self-Test Button)

• Входное напряжение: DC 3.8 V – 5.5 V
• Номинальный ток: 0.5 A
• Номинальное энергопотребление: 2.5 W

• Размеры платы: 91.5 × 145.6 × 19.3 мм
• Толщина платы: ≤ 2.0 мм (общая толщина с компонентами ≤ 20.0 мм)
• Вес нетто: 101.9 г

• Рабочая температура: от -20°C до +70°C
• Рабочая влажность: 10% – 90% RH (без конденсата)
• Температура хранения: от -40°C до +85°C
• Влажность хранения: 0% – 95% RH (без конденсата)
